Противопожарная вентиляция
Прямоугольный противопожарный клапан КВП-НО
Противопожарный клапан КВП-НО устанавливается в прямоугольных воздуховодах и предназначен для ограничения распространения пламени и продуктов горения по вентиляционным каналам при пожаре.
Обозначение «НО» означает «нормально открытый». В обычном режиме работы вентиляционной системы заслонка клапана находится в открытом положении и не перекрывает воздушный канал.
Клапан оснащён электромеханическим приводом с возвратной пружиной. Привод управляет положением заслонки, а возвратная пружина переводит её в защитное положение при снятии питания. Порядок управления клапаном определяется проектом и схемой пожарной автоматики.
Корпус изготовлен из оцинкованной стали и имеет прямоугольные фланцевые присоединения. Внутри корпуса расположена противопожарная заслонка. Электромеханический привод установлен снаружи корпуса, что обеспечивает доступ к нему для подключения, проверки и обслуживания.
В этой карточке сторона А располагается параллельно оси заслонки. Данное расположение необходимо учитывать при выборе размеров и размещении клапана в воздуховоде.
В калькуляторе предусмотрены:
- стороны А и В — от 100 до 1000 мм с шагом 50 мм;
- предел огнестойкости — 60, 90 или 180 минут;
- питание электропривода — 24 или 220 В.
Размер клапана, предел огнестойкости и напряжение питания привода выбирают в соответствии с проектной документацией. Монтаж, электрическое подключение и проверку срабатывания выполняют по паспорту поставляемого изделия и принятой схеме пожарной автоматики.
Основные характеристики:
- тип — нормально открытый противопожарный клапан;
- обозначение — КВП-НО;
- форма сечения — прямоугольная;
- материал корпуса — оцинкованная сталь;
- привод — электромеханический;
- механизм возврата — пружинный;
- нормальное положение заслонки — открытое;
- сторона А — параллельна оси заслонки;
- стороны А и В — 100–1000 мм, шаг 50 мм;
- предел огнестойкости — 60, 90 или 180 минут;
- питание привода — 24 или 220 В;
- единица продажи — штука.

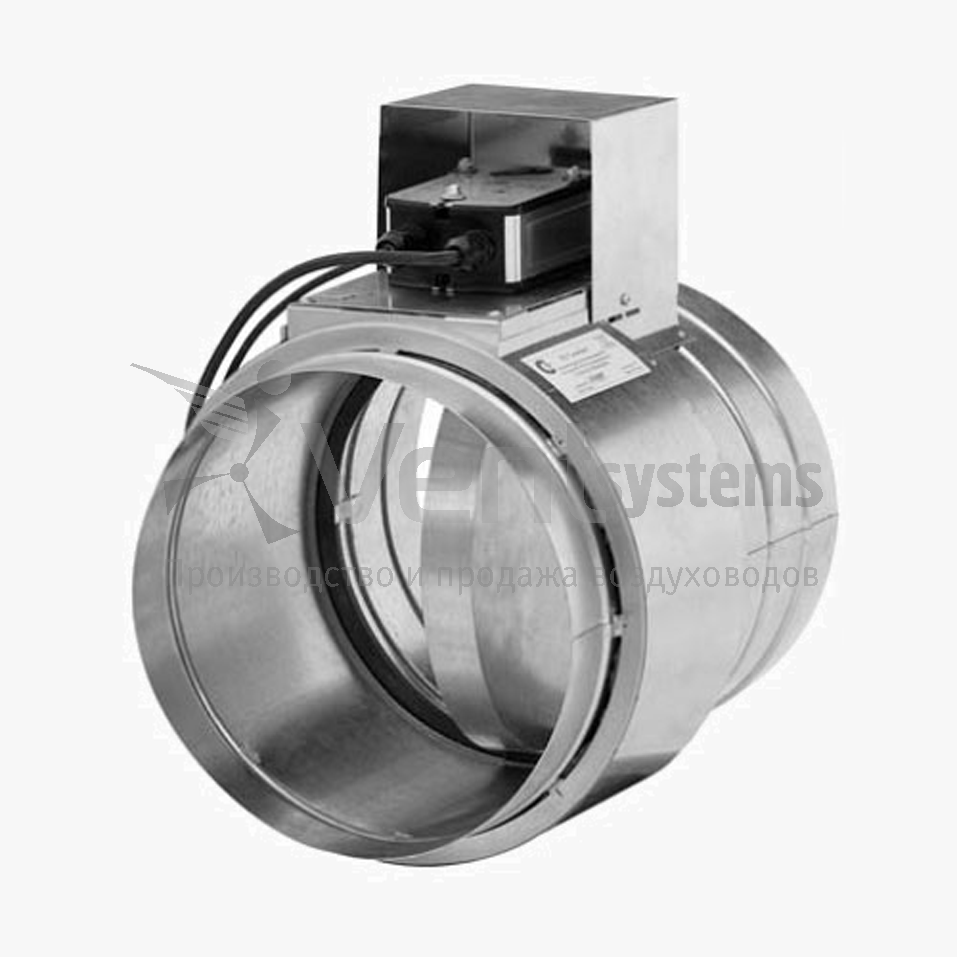

Круглый противопожарный клапан КВП-НО
Противопожарный клапан КВП-НО круглого сечения устанавливается в круглых воздуховодах и предназначен для ограничения распространения пламени и продуктов горения по вентиляционной сети при пожаре.
Обозначение «НО» означает «нормально открытый». При штатной работе вентиляционной системы заслонка находится в открытом положении и не перекрывает воздушный канал.
Клапан комплектуется электромеханическим приводом с возвратной пружиной. Электропривод управляет положением заслонки, а пружинный механизм переводит её в защитное положение при снятии питания. Алгоритм управления определяется проектной схемой пожарной автоматики.
Корпус клапана изготовлен из оцинкованной стали и имеет круглые присоединительные патрубки. Противопожарная заслонка расположена внутри корпуса. Электромеханический привод установлен снаружи под защитным металлическим кожухом.
В карточке доступны следующие диаметры:
- 100, 125, 140, 150 и 160 мм;
- 180, 200, 225, 250, 280, 300 и 315 мм;
- 355, 400, 450, 500, 560, 600 и 630 мм;
- 710, 800, 900, 1000, 1120 и 1250 мм.
Дополнительно выбираются:
- предел огнестойкости — 60, 90 или 180 минут;
- питание электропривода — 24 или 220 В.
Диаметр, предел огнестойкости и питание привода выбирают по проектной документации. Монтаж, электрическое подключение и проверку работоспособности выполняют по паспорту конкретного исполнения клапана.
Основные характеристики:
- тип — нормально открытый противопожарный клапан;
- обозначение — КВП-НО;
- форма сечения — круглая;
- материал корпуса — оцинкованная сталь;
- привод — электромеханический;
- механизм возврата — пружинный;
- нормальное положение заслонки — открытое;
- диаметры — 100–1250 мм;
- предел огнестойкости — 60, 90 или 180 минут;
- питание привода — 24 или 220 В;
- единица продажи — штука.
Фольгированный базальтовый материал для огнезащиты воздуховодов, 5–16 мм
Базальтовый огнезащитный материал с односторонним фольгированным покрытием применяется в системах конструктивной огнезащиты стальных воздуховодов вентиляции и дымоудаления. Материал поставляется в рулонах толщиной 5, 8, 10, 13 или 16 мм; площадь рулона зависит от выбранного исполнения
Назначение базальтового материала
Рулонное полотно используют для устройства огнезащитного покрытия на металлических воздуховодах круглого и прямоугольного сечения. Марку и толщину материала, клеевой состав и крепления подбирают по проекту и технологическому регламенту применяемой системы огнезащиты
Основные характеристики
-
основа материала — базальтовое волокно
-
покрытие — односторонняя фольга
-
доступная толщина — 5, 8, 10, 13 и 16 мм
-
ширина полотна — 1,2 м
-
длина рулона — 20 м для толщины 5 мм, 10 м для остальных исполнений
-
площадь рулона — 24 м² для толщины 5 мм, 12 м² для толщин 8–16 мм
-
единица поставки — полный рулон выбранной толщины
Размеры и комплектация рулонов
| Толщина, мм | Размер рулона, м | Площадь, м² |
|---|---|---|
| 5 | 20 × 1,2 | 24 |
| 8 | 10 × 1,2 | 12 |
| 10 | 10 × 1,2 | 12 |
| 13 | 10 × 1,2 | 12 |
| 16 | 10 × 1,2 | 12 |
Исполнение МПБОР-5-1Ф н/а имеет толщину 5 мм, одностороннее покрытие неармированной фольгой и площадь рулона 24 м². Обозначение ПМБОР Ф1 также встречается в номенклатуре поставщика; точную марку и производителя конкретного исполнения указывают в сопроводительных документах
Подбор и монтаж огнезащиты
Перед монтажом поверхность воздуховода подготавливают, материал раскраивают по размерам участков с учётом нахлёстов и монтажного запаса. Нанесение клеевого состава, устройство стыков и закрепление полотна выполняют по регламенту выбранной системы
Расход клея, количество слоёв и требуемая толщина материала зависят от проектного решения. Расчётный предел огнестойкости относится к конструкции в сборе и учитывает параметры воздуховода, огнезащитное покрытие, клеевой состав и крепления
Купить фольгированный базальтовый огнезащитный материал толщиной 5–16 мм можно в компании «ВентСистемс». Цена в карточке указана за полный рулон выбранного исполнения, количество в заказе — число рулонов. Доступна поставка по Москве, Московской области и регионам России
Огнебазальт ПМБ-Ф для огнезащиты воздуховодов, рулон 7,2 м²
Огнебазальт ПМБ-Ф — фольгированные прошивные базальтовые маты для применения в системах огнезащиты воздуховодов вентиляции и дымоудаления. Материал поставляется в рулонах толщиной 20 или 40 мм, площадь каждого рулона составляет 7,2 м²
Назначение материала Огнебазальт
Базальтовые маты применяют при устройстве конструктивной огнезащиты металлических воздуховодов. Толщину материала, способ крепления и состав монтажного узла выбирают в соответствии с проектом и технологическим регламентом огнезащитной системы
Для заказа доступны два исполнения ПМБ-Ф. При одинаковой площади рулона они различаются толщиной, поэтому необходимый вариант выбирают по проектному решению, а количество рулонов — по площади защищаемой поверхности
Основные характеристики
-
наименование — Огнебазальт ПМБ-Ф
-
тип материала — прошивной базальтовый мат
-
покрытие — фольга
-
толщина — 20 или 40 мм
-
размер рулона — 6000 × 1200 мм
-
площадь материала в рулоне — 7,2 м²
-
единица поставки — полный рулон выбранной толщины
Применение в системах противопожарной вентиляции
Перед монтажом проверяют соответствие материала и креплений выбранной системе огнезащиты. Подготовку воздуховода, раскрой, устройство стыков и закрепление матов выполняют по технологическому регламенту производителя
Предел огнестойкости относится к конструкции в сборе и зависит от параметров воздуховода, толщины материала, креплений и соблюдения технологии монтажа. При расчёте количества рулонов учитывают площадь поверхности и предусмотренный проектом запас на раскрой
Купить Огнебазальт ПМБ-Ф толщиной 20 и 40 мм можно в компании «ВентСистемс». Цена в карточке указана за полный рулон 7,2 м² выбранной толщины, количество в заказе — число рулонов. Доступна поставка по Москве, Московской области и регионам России
Термоуплотнительная лента ОГНЕЗА-ЛТУ 2×20 мм
ОГНЕЗА-ЛТУ — самоклеящаяся терморасширяющаяся противопожарная лента для уплотнения зазоров в противодымных клапанах, фланцевых соединениях воздуховодов и других конструкциях с требованиями по огнестойкости.
Лента изготовлена из резиноподобного графитосодержащего материала с антипиреновой смесью, клеевым слоем и защитной плёнкой. При нагревании свыше +150 °C материал начинает расширяться, заполняет свободное пространство и ограничивает распространение огня и горячего дыма через зазор.
Области применения:
-
противодымные клапаны;
-
фланцевые соединения воздуховодов;
-
противопожарные двери, ворота и люки;
-
огнестойкие сейфы;
-
другие узлы противопожарных конструкций, предусмотренные проектом.
Основные характеристики:
-
производитель — ООО «ОГНЕЗА»;
-
артикул — 105101;
-
толщина — 2 мм;
-
ширина — 20 мм;
-
длина рулона — 25 м;
-
исполнение — самоклеящееся;
-
цвет — тёмно-серый или чёрный;
-
температура начала терморасширения — свыше +150 °C;
-
температура монтажа — от −10 до +60 °C;
-
температура эксплуатации — от −40 до +60 °C;
-
показатели пожарной опасности — Г1, В1, Д2, Т3.
Перед монтажом поверхность необходимо очистить от пыли и загрязнений, обезжирить и высушить. Затем следует отмерить необходимую длину, снять защитную плёнку и плотно прижать ленту по всей поверхности. В местах соединения отдельных отрезков не должно оставаться зазоров.
Конкретный предел огнестойкости определяется всей противопожарной конструкцией и условиями её применения. Значение EI нельзя присваивать одной ленте отдельно от узла, проекта и подтверждающей документации.
Заказать термоуплотнительную ленту ОГНЕЗА-ЛТУ 2×20 мм можно в компании ВентСистемс. Актуальная стоимость рулона длиной 25 м указана в карточке товара. Возможна поставка противопожарных комплектующих на объект.
Базальтовый шнур ШБН и ШБТ, бухты 100 и 200 м
Базальтовый шнур — безасбестовый материал на основе базальтового волокна для теплоизоляции оборудования и трубопроводов, а также уплотнения соединений в предусмотренных проектом узлах. В компании «ВентСистемс» представлены шнуры ШБН и ШБТ диаметром от 4 до 10 мм с поставкой целыми бухтами
Назначение базальтового шнура
Шнур применяют при выполнении теплоизоляционных работ и комплектации уплотнений инженерного оборудования. Марку, диаметр и условия применения подбирают по конструкции узла и документации производителя. Использование в составе огнезащиты должно соответствовать регламенту выбранной системы
Основные характеристики и исполнения
-
основа материала — базальтовое волокно, без асбеста
-
ШБН-4 — диаметр 4 мм, бухта 200 м
-
ШБН-6 — диаметр 6 мм, бухта 200 м
-
ШБН-8 — диаметр 8 мм, бухта 100 м
-
ШБН-10 — диаметр 10 мм, бухта 100 м
-
ШБТ-10 — диаметр 10 мм, бухта 100 м
-
единица поставки — полная бухта выбранного исполнения
Подбор шнура для теплоизоляции и уплотнения
При заказе учитывают марку шнура, диаметр и требуемую длину. ШБН-10 и ШБТ-10 представлены как разные исполнения: совпадение диаметра не означает их взаимозаменяемость. Необходимую марку определяют по условиям эксплуатации и требованиям проекта
Количество бухт рассчитывают по общей длине участков с учётом раскроя и монтажного запаса. Характеристики поставляемого материала сверяют с маркировкой и сопроводительными документами
Купить базальтовый шнур ШБН и ШБТ можно в компании «ВентСистемс». Цена в карточке указана за полную бухту выбранной марки, количество в заказе — число бухт. Доступна поставка по Москве, Московской области и регионам России
Огнезащитный клеевой состав ОГНЕТ для воздуховодов, ведро 25 кг
ОГНЕТ — готовый огнезащитный клеевой состав для монтажа базальтовых материалов в системах огнезащиты воздуховодов и металлических конструкций. Состав поставляется в ведре массой 25 кг и применяется как компонент выбранного проектного решения по огнезащите
Назначение клеевого состава ОГНЕТ
Клей используют для закрепления базальтового материала на подготовленной поверхности в соответствии с технологическим регламентом системы. При подборе необходимо учитывать совместимость состава с конкретной маркой огнезащитного материала и предусмотренный проектом способ монтажа
Расход клея, толщина нанесения и требования к основанию зависят от выбранной системы огнезащиты. Эти параметры определяют по документации производителя и проекту работ
Основные характеристики
-
марка — ОГНЕТ
-
тип материала — готовый огнезащитный клеевой состав
-
назначение — монтаж базальтовых материалов в системах огнезащиты
-
область применения — воздуховоды и металлические конструкции согласно проекту
-
фасовка — ведро 25 кг
-
единица поставки — одно полное ведро
Подготовка поверхности и нанесение ОГНЕТ
Перед нанесением готовый состав перемешивают до однородной массы. Поверхность воздуховода очищают от загрязнений. В системе «Огнебазальт Вент» на оцинкованный металл ОГНЕТ наносят без предварительной грунтовки, а поверхность чёрной стали предварительно покрывают грунтом ГФ-021 или ГФ-0119 в соответствии с документацией системы
Состав наносят шпателем либо оборудованием воздушного или безвоздушного распыления. Фольгированный материал ПМБОР-Ф укладывают на ещё влажный слой ОГНЕТ фольгой наружу и прикатывают строительным валиком. В системе «Огнебазальт Вент» нахлёст выполняют не менее 30 мм с нанесением состава между слоями материала
Расход клеевого состава
По данным производителя, расход ОГНЕТ составляет 0,5–2,2 кг/м² в зависимости от системы огнезащиты и требуемого предела огнестойкости. Точное значение расхода, толщину нанесения и количество проходов принимают по технологической документации выбранной системы
Огнезащитный материал приклеивают по влажному слою состава. Срок выдержки готового покрытия и условия выполнения работ принимают по регламенту производителя для конкретного проектного решения
Технология приведена для системы «Огнебазальт Вент» с ПМБОР-Ф по материалам производителя «Эпоха-Базальт». Предел огнестойкости определяется для всей конструкции с учётом воздуховода, огнезащитного материала, клеевого состава и креплений
Купить огнезащитный клеевой состав ОГНЕТ в ведре 25 кг можно в компании «ВентСистемс». Цена в карточке установлена за полное ведро, количество в заказе — число вёдер. Доступна поставка по Москве, Московской области и регионам России
Огнезащитная мастика ОЗП-01 для воздуховодов, ведро 25 кг
Огнезащитная мастика ОЗП-01 производства VELES GROUP — готовый клеевой состав для монтажа базальтовых огнезащитных материалов на металлические воздуховоды. Состав служит клеем для фиксации материала и компонентом системы конструктивной огнезащиты вентиляции
Назначение мастики ОЗП-01
ОЗП-01 применяется совместно с прошивным базальтовым фольгированным материалом МБО, также обозначаемым МБОР, для огнезащиты стальных воздуховодов круглого и прямоугольного сечения. Приведённые ниже параметры относятся к системе МБО по технологическому регламенту ООО «Велес Групп» № 2705-01/30-180 от 01.05.2020
Основные характеристики
-
производитель — VELES GROUP
-
марка — ОЗП-01
-
тип материала — готовый огнезащитный клеевой состав
-
группа горючести — НГ
-
способ нанесения — вручную или безвоздушным распылением
-
время затвердевания — 1,5–3 часа
-
время полного высыхания — 24 часа
-
фасовка — пластиковое ведро 25 кг
-
срок хранения внутри помещения — 12 месяцев
-
страна производства — Россия
Расход ОЗП-01 и толщина покрытия в системе МБО
Ориентировочные параметры приведены для воздуховодов с толщиной стенки не менее 0,8 мм и фольгированного материала МБО-1Ф / МБОР-Ф
| EI, мин | МБО, мм | Слой ОЗП-01*, мм | Расход, кг/м² |
|---|---|---|---|
| 30 | 5 | 0,6 | 0,5 |
| 60 | 5 | 0,8 | 0,8 |
| 90 | 8 | 1,0 | 1,2 |
| 120 | 10 | 1,3 | 1,6 |
| 150 | 13 | 1,7 | 1,8 |
| 180 | 13 | 2,3 | 2,8 |
* Указана толщина влажного слоя мастики. EI — предел огнестойкости воздуховода с полной системой огнезащиты. Состав системы, толщину покрытия и расход уточняют по проекту, сертификатам и протоколам испытаний применяемого решения; при расчёте закупки учитывают технологические потери
Подготовка поверхности и состава
Воздуховод очищают от ржавчины, грязи и жировых загрязнений, затем обезжиривают. На оцинкованную сталь состав наносят без предварительной грунтовки; чёрный металл предварительно грунтуют. Нанесение на грунтовку с битумной основой не допускается
Перед работой ОЗП-01 перемешивают до однородного состояния низкооборотной мешалкой со скоростью 150–300 об/мин. Регламент допускает добавление воды до 10% от массы состава для получения необходимой консистенции с учётом способа нанесения
Количество слоёв и порядок нанесения
Допустимая толщина влажного слоя за один проход составляет 0,6–2,5 мм при ручном нанесении и 0,6–1,2 мм при безвоздушном распылении. Количество проходов выбирают по требуемой общей толщине покрытия. При послойном нанесении время сушки перед следующим слоем — не менее 3 часов
Температура окружающего воздуха при нанесении — не ниже −5 °C, относительная влажность — не более 85%. Конструкцию защищают от осадков, а при отрицательной температуре — также от ветра
Базальтовый материал укладывают на мокрый слой ОЗП-01. Полотна соединяют с нахлёстом не менее 50 мм: на ширину шва удаляют фольгу с нижнего полотна и промазывают стык мастикой между слоями. Мат должен плотно прилегать к воздуховоду; уменьшение его толщины при натяжении не должно превышать 20%
Толщину каждого влажного слоя контролируют до наклеивания базальтового материала. Полное высыхание состава по регламенту — 24 часа; характеристики огнезащиты определяются конструкцией всей системы и соблюдением технологии монтажа
Купить огнезащитную мастику ОЗП-01 в ведре 25 кг можно в компании «ВентСистемс». Цена, указанная в карточке товара, установлена за полное ведро. Доступна поставка по Москве, Московской области и регионам России
Противопожарная вентиляция
Противопожарная вентиляция объединяет технические решения, которые ограничивают распространение пламени и продуктов горения по инженерным системам здания. В разделе представлены противопожарные клапаны, базальтовые огнезащитные материалы, клеевые составы, мастика и уплотнения для комплектации вентиляционных систем по проекту.
При подборе оборудования учитывают назначение участка вентиляции, размеры воздуховодов, условия монтажа и требования к огнестойкости конструкции. Клапаны, огнезащитное покрытие и материалы для стыков выполняют разные задачи, поэтому состав поставки определяют по спецификации объекта.
КЛАПАНЫ ПРОТИВОПОЖАРНЫЕ КВП-НО
В каталоге доступны прямоугольные клапаны КВП-НО и клапаны круглого сечения с электромеханическим приводом и возвратной пружиной. Обозначение НО означает «нормально открытый»: при штатной работе заслонка открыта и пропускает воздух. При пожаре клапан закрывает канал в соответствии с предусмотренным проектом алгоритмом пожарной автоматики.
Исполнение выбирают по форме и размерам сечения, характеристикам привода, напряжению питания и условиям установки. Перед заказом проверяют соответствие клапана проектной документации, а при монтаже предусматривают доступ для проверки и обслуживания.
БАЗАЛЬТОВЫЕ МАТЕРИАЛЫ ДЛЯ ОГНЕЗАЩИТЫ ВОЗДУХОВОДОВ
Для устройства наружного огнезащитного покрытия представлены фольгированный базальтовый материал толщиной 5–16 мм и прошивные маты Огнебазальт ПМБ-Ф толщиной 20 и 40 мм. Материалы поставляются полными рулонами; площадь рулона зависит от выбранного исполнения.
Рулонное полотно раскраивают по размерам защищаемых участков с учётом стыков, нахлёстов и монтажного запаса. Толщину материала, способ крепления и сочетание с клеевым составом принимают по документации применяемой системы огнезащиты. Одной толщины мата недостаточно для определения предела огнестойкости воздуховода.
ОГНЕЗАЩИТНЫЕ КЛЕЕВЫЕ СОСТАВЫ И МАСТИКА
Для монтажа базальтовых материалов можно заказать огнезащитный клеевой состав ОГНЕТ и мастику ОЗП-01. Оба продукта поставляются в вёдрах по 25 кг. Их применяют в составе соответствующих систем огнезащиты с учётом совместимости материалов и требований производителя.
Подготовку поверхности, расход, толщину нанесения и время сушки определяют по регламенту выбранного состава. ОГНЕТ и ОЗП-01 имеют отдельную техническую документацию: параметры одного продукта нельзя автоматически переносить на другой. При расчёте закупки учитывают площадь покрытия и технологические потери.
ТЕРМОУПЛОТНЕНИЯ И БАЗАЛЬТОВЫЕ ШНУРЫ
Самоклеящаяся терморасширяющаяся лента ОГНЕЗА-ЛТУ 2×20 мм поставляется рулонами по 25 м. При нагревании материал расширяется и заполняет зазоры в предусмотренных проектом противопожарных узлах, включая клапаны и фланцевые соединения воздуховодов.
Базальтовые шнуры ШБН и ШБТ используют для уплотнения и теплоизоляции соединений в соответствии с назначением конкретного исполнения. В карточке можно выбрать марку, диаметр и длину бухты. Для заказа шнура учитывают размер зазора, конструкцию узла и требуемый объём материала.
КОМПЛЕКТАЦИЯ ПРОТИВОПОЖАРНОЙ ВЕНТИЛЯЦИИ ПО ПРОЕКТУ
Для подготовки заказа укажите:
- типы и размеры клапанов, характеристики электроприводов;
- марку и толщину огнезащитного материала, площадь покрытия;
- наименование клеевого состава и расчётное количество вёдер;
- исполнения уплотнений, длину ленты и количество бухт шнура.
Предел огнестойкости относится к конструкции в сборе и подтверждается документацией выбранного решения. Компания «ВентСистемс» предлагает оборудование и материалы для противопожарной вентиляции с поставкой по Москве, Московской области и регионам России. Для уточнения комплектации и стоимости направьте спецификацию объекта.
