Крестовина прямоугольного сечения с прямоугольной и круглой врезкой
Крестовина прямоугольного сечения с прямоугольной и круглой врезкой
Крестовина прямоугольного сечения с комбинированными врезками предназначена для организации пересечения и разветвления вентиляционных магистралей, в которых сочетаются воздуховоды различного типа сечения. Изделие применяется в системах общеобменной вентиляции и кондиционирования при необходимости подключения круглого канала к прямоугольной сети.

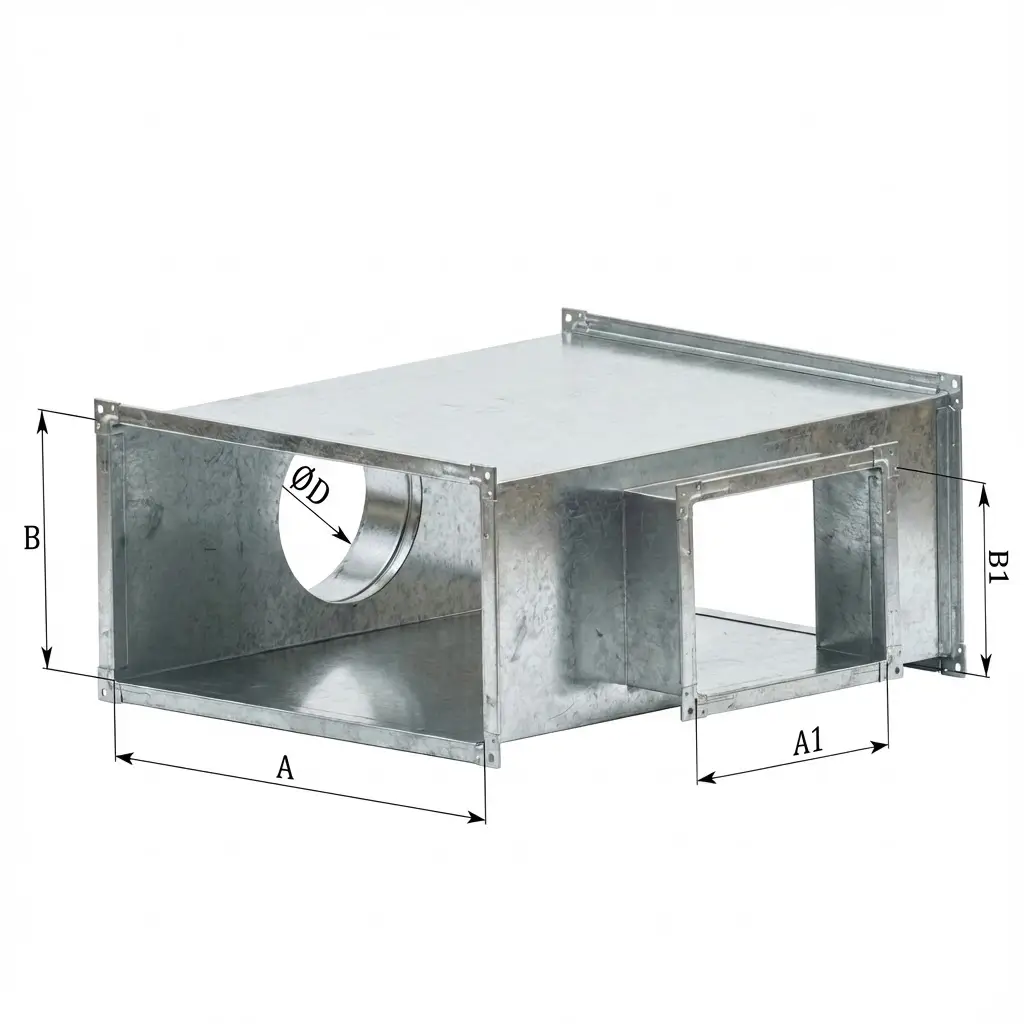

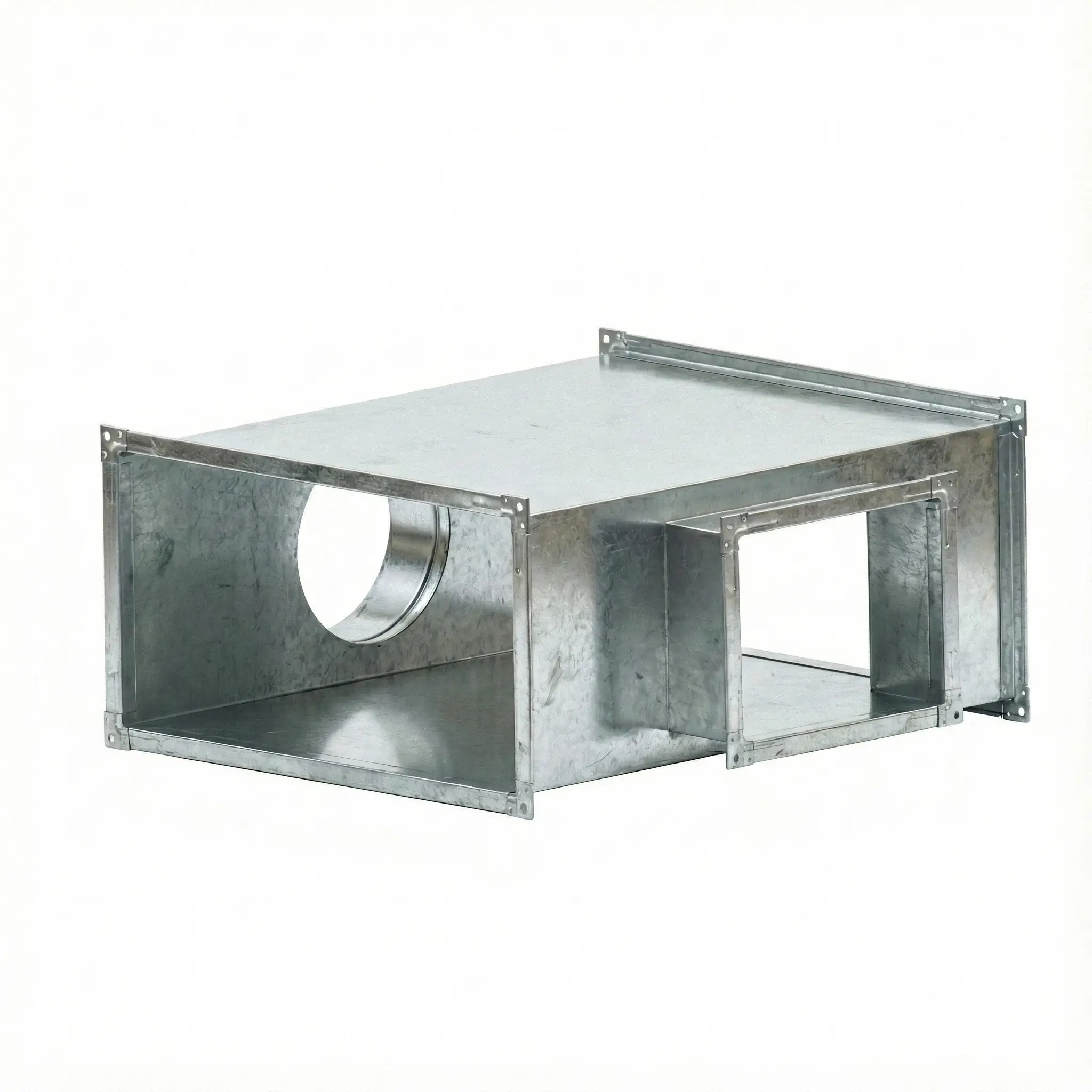

Конструктивно крестовина представляет собой основной прямоугольный участок, по сторонам которого выполнены две врезки: одна прямоугольного, другая круглого сечения. Таким образом формируются четыре выходных патрубка. Данная конфигурация позволяет корректно соединить прямоугольную магистраль с круглым ответвлением без применения переходных элементов.
Изделие изготавливается из оцинкованной стали по ГОСТ 14918-2020. Толщина металла подбирается в зависимости от размеров сечения и требований проекта и может составлять 0,5; 0,7; 0,9 или 1,0 мм.
На торцах прямоугольной части устанавливаются фланцы для болтового соединения с воздуховодами. При производстве применяется монтажная шина №20 или №30 в зависимости от периметра сечения, что обеспечивает жёсткость соединения и стабильность геометрии изделия.
Завод «ВентСистемс» гарантирует соблюдение фактической толщины металла без использования минусовых допусков, что обеспечивает расчётную прочность конструкции и соответствие требованиям проектного и технического надзора.
